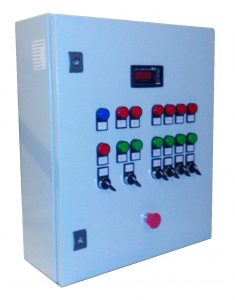

Виды шкафов управления запорной и регулирующей арматурой

---

---

       Шкафы данного типа могут применяться для автоматического и ручного управления запорной и регулирующей арматурой в составе производственных технологических линий, а также в составе систем автоматизации объектов жилищно-коммунального хозяйства, таких как: котельные, индивидуальные и центральные тепловые пункты. В связи с широкой областью применения, а также большой вариативностью схем, исполнение ШУ различается по ряду особенностей:

• Количество контуров регулирования
• Количество и тип датчиков обратной связи
• Количество и тип исполнительных механизмов
• Тип питания (однофазное/трёхфазное)
• Визуализация процесса (использование контроллера с графическим интерфейсом/индикация сигнальными лампами, управление с кнопок), и др.

      Управляемая шкафом арматура условно подразделяется на три основных вида:

• Электромагнитные клапаны (применяются как в сложных технологических процессах, так и в быту. С их помощью можно дистанционно подать требуемый объём жидкости, пара или газа в нужный момент времени. Открытие/закрытие происходит мгновенно).
• Задвижки с электроприводом (используются на различных технологических и транспортных трубопроводах тепло- и водоснабжения, нефтепроводах. Задвижки не предназначены для регулирования потока среды, они используются в качестве запорной арматуры — запирающий элемент в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». В отличии от электромагнитного клапана, задвижка открывается/закрывается не мгновенно, а за время, определяемое ее конструктивными особенностями.
• Регулирующие клапаны с электроприводом (применяется для регулирования расхода, давления, уровня различных сред. Выполнение этой задачи регулирующие клапаны осуществляют засчёт изменения расхода среды. В энергетике регулирующие клапаны используются в системах подачи воздуха и топлива к горелкам и других системах. В других отраслях промышленности часто применяются в системах поддержания и регулирования уровня жидкости в различных емкостях.

       Дополнительные опции:

• АВР на два ввода
• Ограничитель перенапряжения
• Диспетчеризация
• Проводные цифровые порты (RS485, RS232, Ethernet)
• Беспроводные цифровые порты (GSM, GPRS)
• Обогрев/Принудительная вентиляция/Теплоизоляция
• Повышенная степень защиты оболочки (IP65/IP66/IP68)
