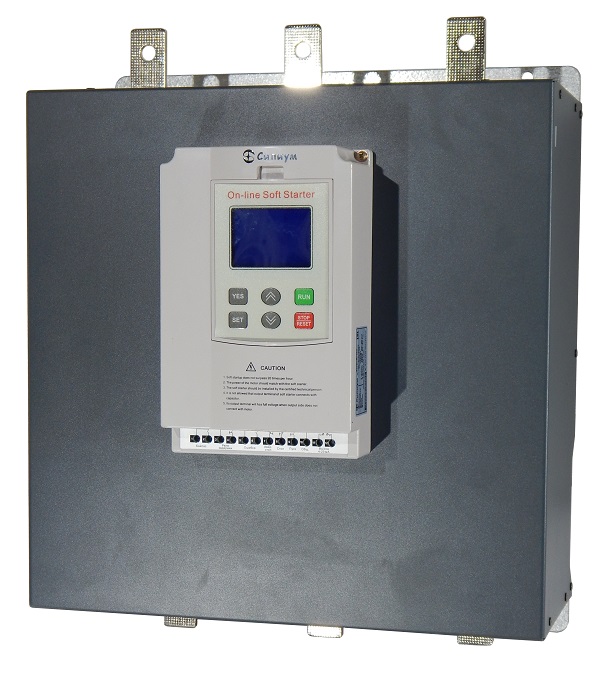

Устройство плавного пуска Силиум серии SL-Gj3
Новая серия устройств плавного пуска, не требующая установки шунтирующего контактора. В отличие от многих типов устройств со встроенными шунтирующими контакторами, устройства SL-GJ3 управляют пуском двигателя по трем фазам и обеспечивают полный набор защит. Таким образом, при их применении нет необходимости устанавливать линейный контактор и тепловую защиту.
Устройства плавного пуска SL-GJ3 выпускаются в диапазоне мощностей от 15 до 600 кВт.
Полный набор защит и встроенный контактор позволяют исключить необходимость реализации сложных схем при подключении мотора. Схема подключения очень проста: Автоматический выключатель-устройство плавного пуска-электродвигатель. Шунтирующий контактор не обязателен.
Устройство снабжено несколькими релейными выходами, позволяющими собрать простую схему автоматики. В базовом исполнении устройства снабжены интерфейсом RS485.
| Параметр | Описание |
|---|---|
| Входное питание | 3 фазы220В/380В/480/690В |
| 50/60Гц | |
| Совместимые двигатели | Трехфазный асинхронный электродвигатель с короткозамкнутым ротором |
| Частота запуска | Рекомендуется запускать не чаще 20 раз в течение часа. |
| Режимы управления | (1) Панель управления; (2) Панель управления + клеммы управления; (3) Клеммы управления; (4) Клеммы управления + COMпорт; (5) Панель управления + клеммы управления + COMпорт; (6) Панель управления + COMпорт; (7) COMпорт; (8) Блокировка пуска и останова. |
| Режим пуска | (1) Пуск с ограничение по току; (2) Рампа по напряжению; (3) Запуск рывком+ ограничение по току; (4) Запуск рывком + рампа по напряжению; (5) Рампа по току; (6) Режим запуска с двойным контуром регулирования. |
| Режим останова | (1) Плавный останов; (2) Свободный останов. |
| Функции защиты | (1)Защита от обрыва клемм управления мгновенного останова; (2) Защита от перегрева устройства плавного пуска; (3) Защита от превышения времени запуска; (4) Защит от потери входной фазы; (5) Защита от потери выходной фазы; (6) Защита от перекоса фаз; (7) Защита от превышения тока при разгоне; (8) Защита от перегрузки при запуске; (9) Защита от падения напряжение; (10) Защита от превышения напряжения; (11)Защита от некорректной установки настроек; (12) Защита от короткого замыкания; (13) Автоматический перезапуск; (14) Защита от некорректного подключения клемм внешнего управления. |
| Место установки | Хорошо вентилируемые помещения, без пыли и агрессивных газов. |
| Высота над ур. моря | Ниже 3000м. При использовании устройства на высоте выше 3000м следует предусматривать запас мощности. |
| Температура | -40 +55oC |
| Влажность | до 90% без образования конденсата. |
| Вибрации | <0.5G |
| Класс защиты | IP20 |
| Охлаждение | Принудительное воздушное |
| Модель | Мощность, КВт | Ток, А | Масса нетто, кг | Габариты
L/W/H, мм |
Установочные размеры
a/b/d, мм |

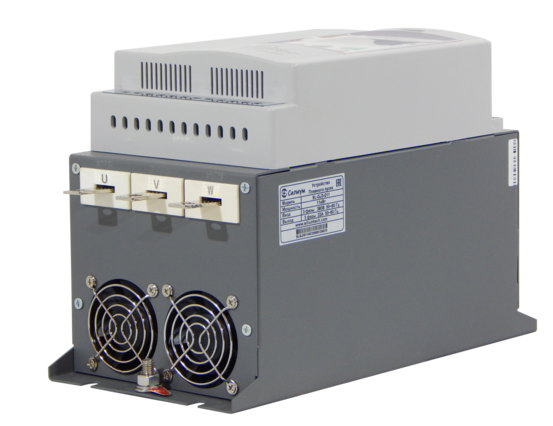

| SL-GJ3-011 | 11 | 22 | 6 | 310/150/197 | 280/85/Ø8 |

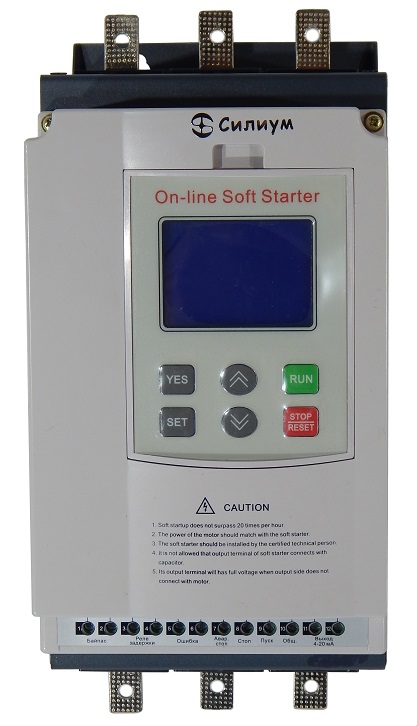

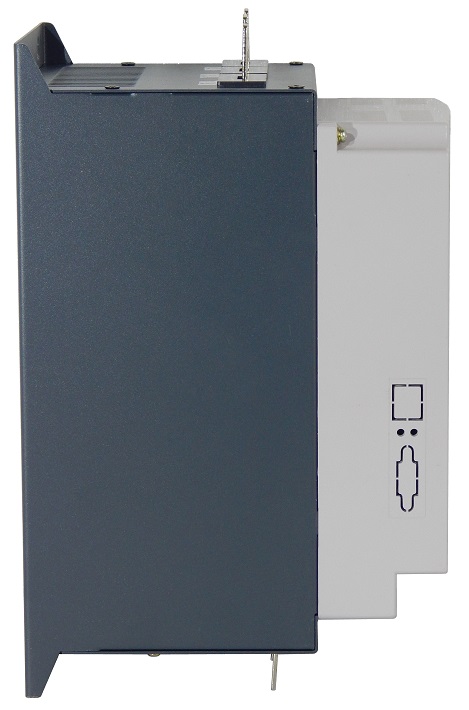

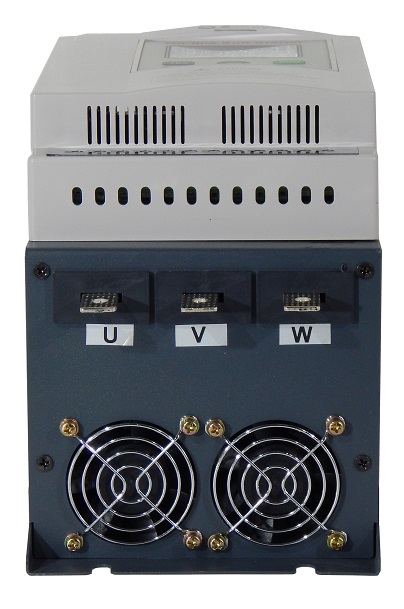

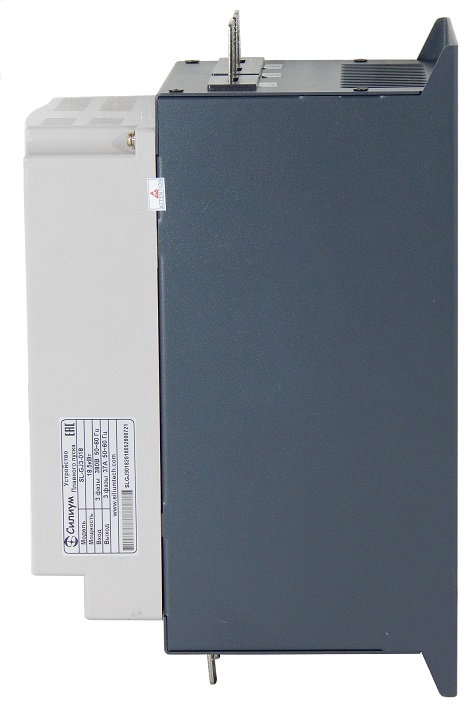

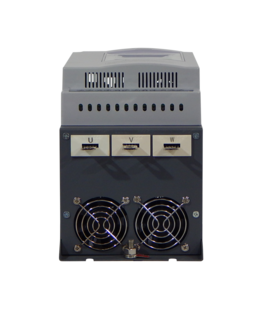

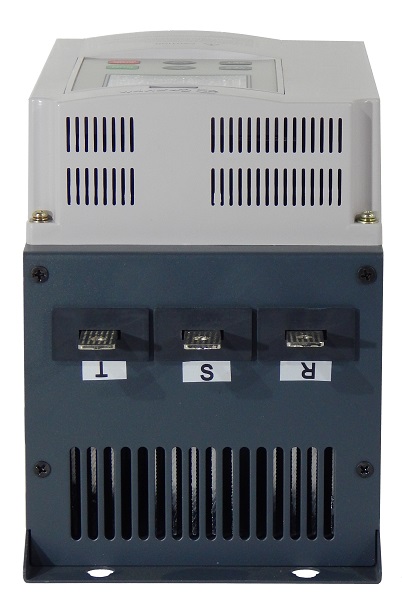

| SL-GJ3-015 | 15 | 30 | 6 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-018 | 18 | 37 | 6 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-022 | 22 | 44 | 6 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-030 | 30 | 60 | 6 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-037 | 37 | 75 | 7 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-045 | 45 | 90 | 7 | 310/150/197 | 280/85/Ø8 |
| SL-GJ3-055 | 55 | 110 | 7 | 310/150/197 | 280/85/Ø8 |

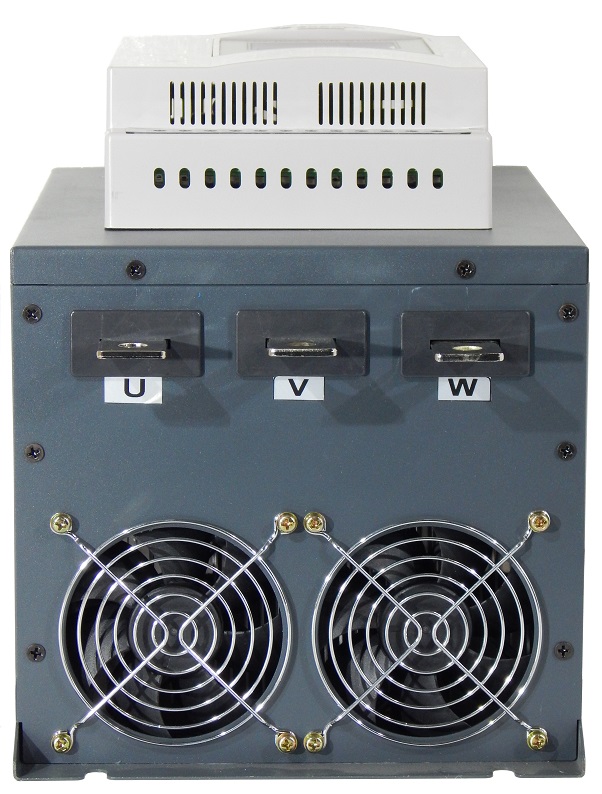

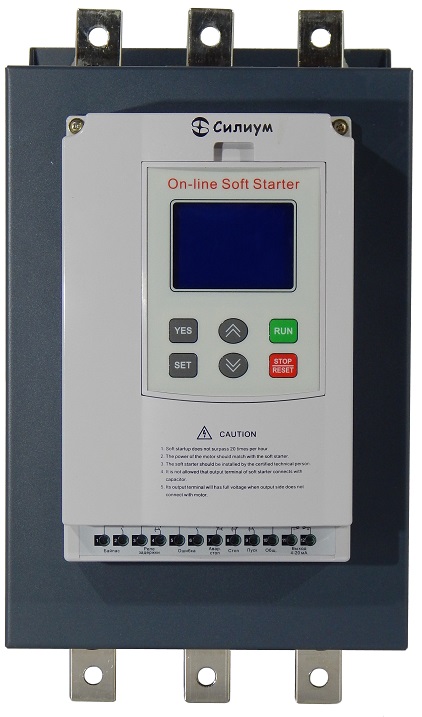

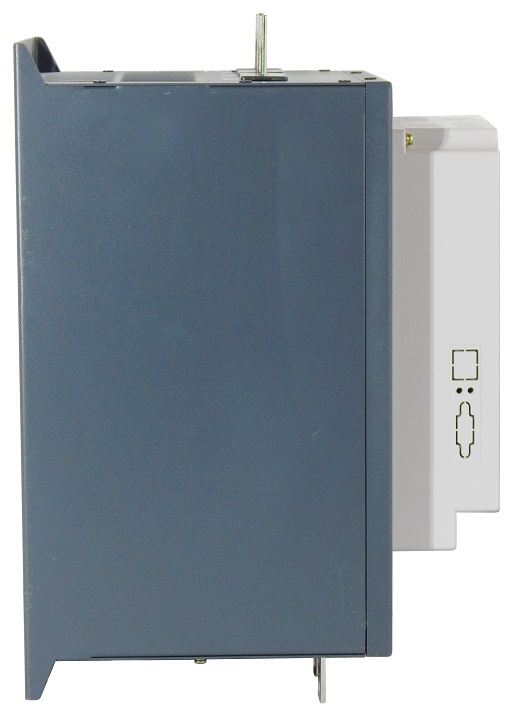

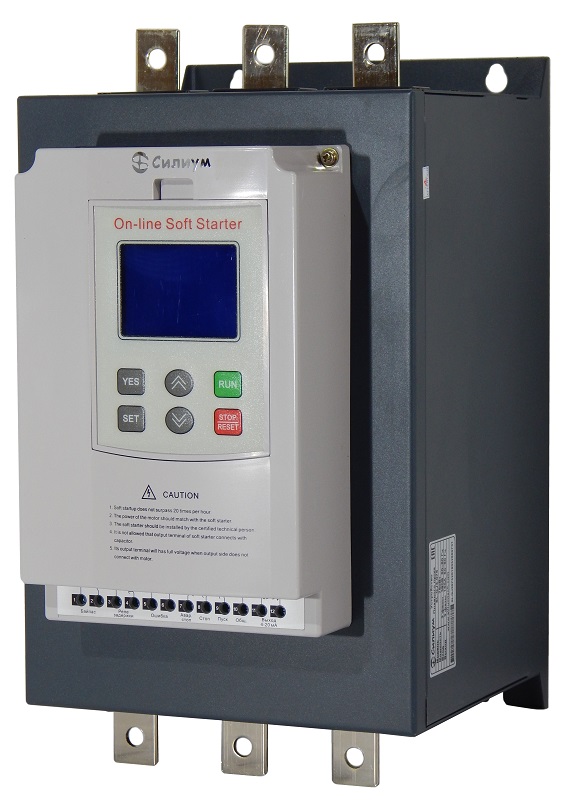

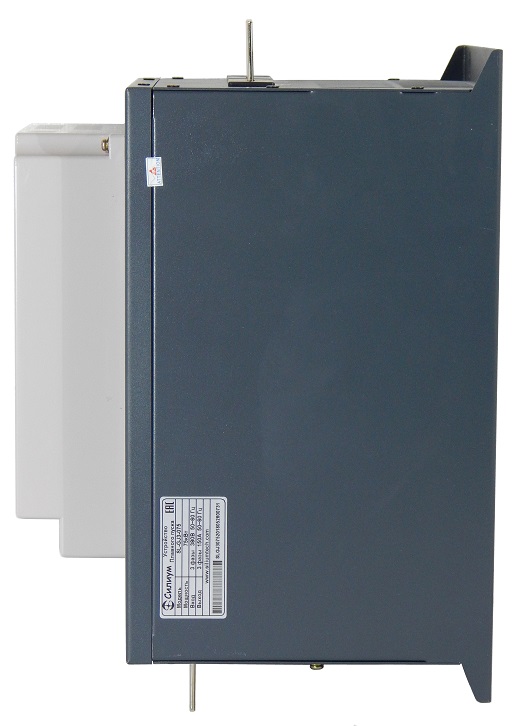

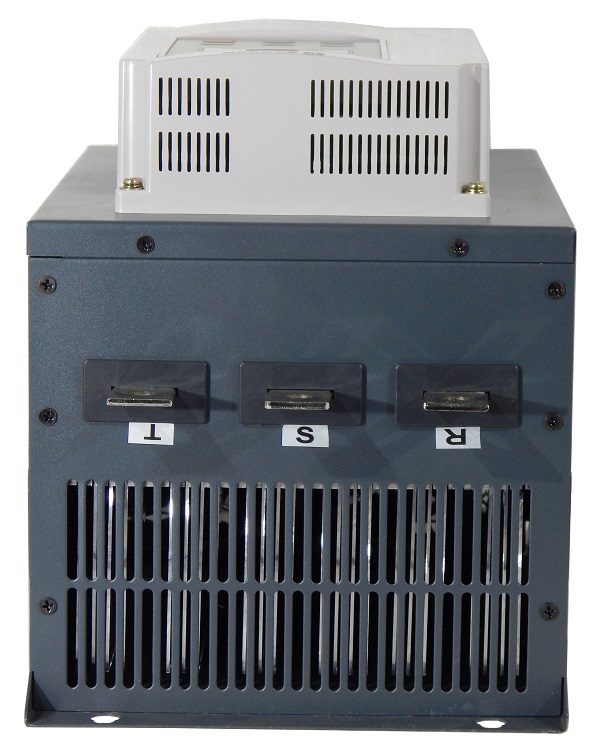

| SL-GJ3-075 | 75 | 150 | 13 | 370/210/330 | 330/150/Ø8 |
| SL-GJ3-090 | 90 | 180 | 13 | 370/210/330 | 330/150/Ø8 |
| SL-GJ3-115 | 115 | 230 | 13 | 370/210/330 | 330/150/Ø8 |

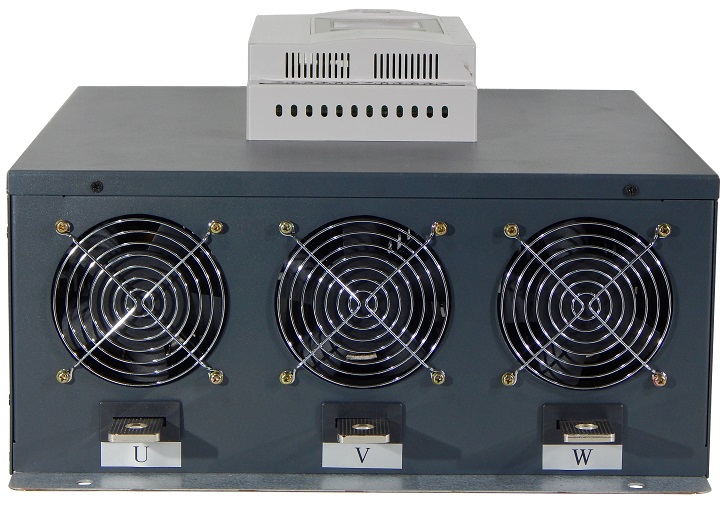

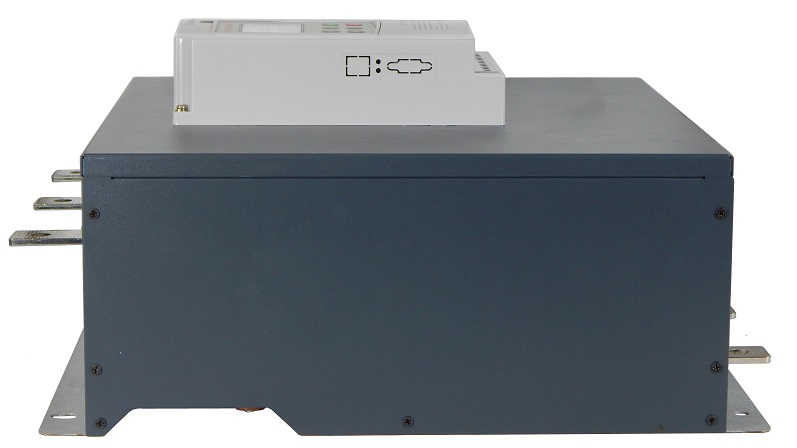

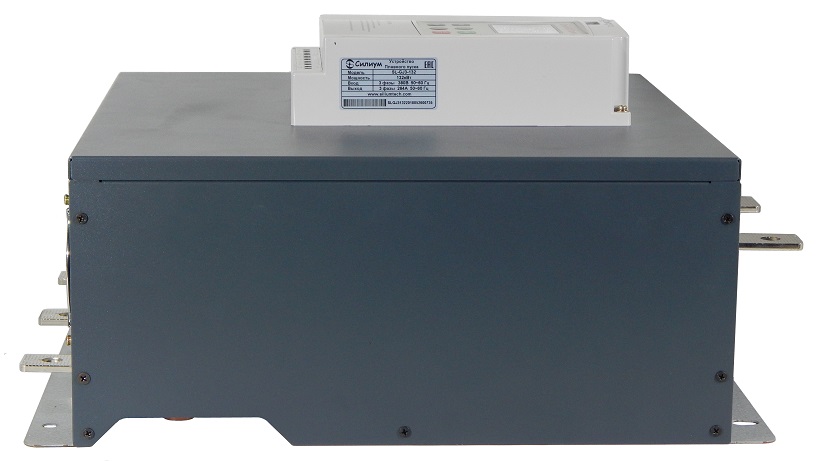

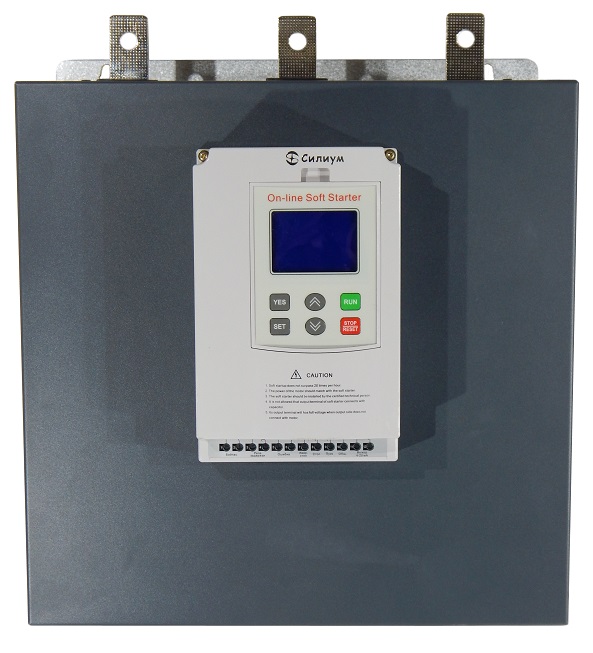

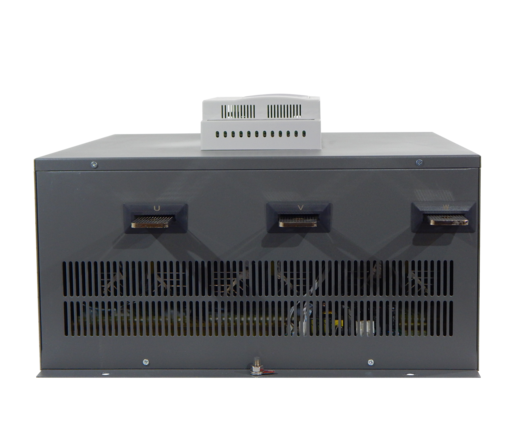

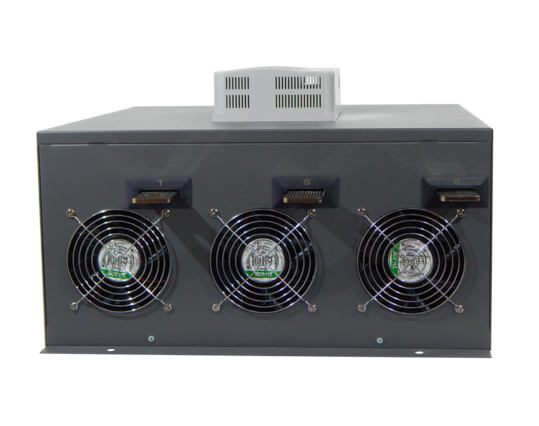

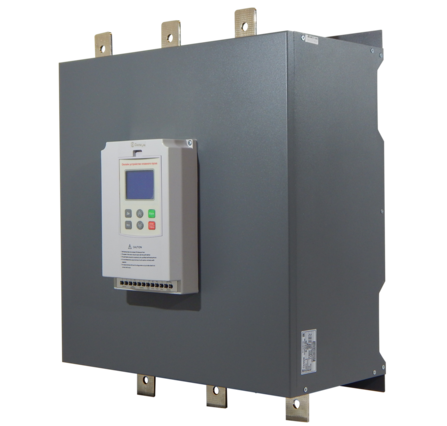

| SL-GJ3-132 | 132 | 264 | 28 | 505/408/244 | 450/322/Ø8 |
| SL-GJ3-160 | 160 | 320 | 28 | 505/408/244 | 450/322/Ø8 |
| SL-GJ3-200 | 200 | 400 | 28 | 505/408/244 | 450/322/Ø8 |
| SL-GJ3-250 | 250 | 500 | 43 | 606/473/263 | 523/370/Ø10 |
| SL-GJ3-280 | 280 | 560 | 43 | 606/473/263 | 523/370/Ø10 |
| SL-GJ3-315 | 315 | 630 | 43 | 606/473/263 | 523/370/Ø10 |
| SL-GJ3-355 | 320 | 710 | 43 | 606/473/263 | 523/370/Ø10 |
| SL-GJ3-400 | 400 | 800 | 80 | 785/647/330 | 713/560/Ø10 |
| SL-GJ3-450 | 450 | 900 | 80 | 785/647/330 | 713/560/Ø10 |
| SL-GJ3-500 | 500 | 1000 | 80 | 785/647/330 | 713/560/Ø10 |
| SL-GJ3-600 | 600 | 1200 | 80 | 785/647/330 | 713/560/Ø10 |
